Чертежи фасада, по которым цех режет и гнёт без вопросов
Инженерное бюро навесных вентилируемых фасадов. Проект, рабочая документация, развёртки и DXF на каждую кассету, авторский надзор — один ответственный на весь цикл.
Щербинка
1 900+
кассет в ведомостях
Соколовская
419
марок с развёртками
Узлы
18
на одном объекте
Всего
[N] м²
фасадов спроектировано
- ОБ-01ст. Соколовская
- ОБ-02Платформа №1, ст. Щербинка
- ОБ-03Домодедовская ЦГБ, корп. 4
- ОБ-04Новый Рижский вокзал
- ОБ-05Станция Митьково
- ОБ-06Надземный переход в «Сити»
Проблема
Рендер — не задание на изготовление. Без рабочей документации производство платит за чужие ошибки
01
Клиент приходит с картинкой
В архитектурном фасаде нет раскладки, узлов, развёрток и спецификаций.
02
Размеры уточняют на ходу
Металл закуплен, а стык не сходится с колонной, отлив — с рамой окна.
03
Ошибки всплывают на монтаже
Подрезка на месте, переделка партии, простой бригады.
04
Виноватым оказывается завод
Клиент не разбирается, где была ошибка, и в следующий раз идёт к тем, у кого есть проектный отдел.
Комплект документации
От раскладки до DXF — одним пакетом и одним ответственным
Каждая кассета получает марку, размер, развёртку и место на фасаде — до того, как попадёт в цех.
01 · РАСКЛАДКА

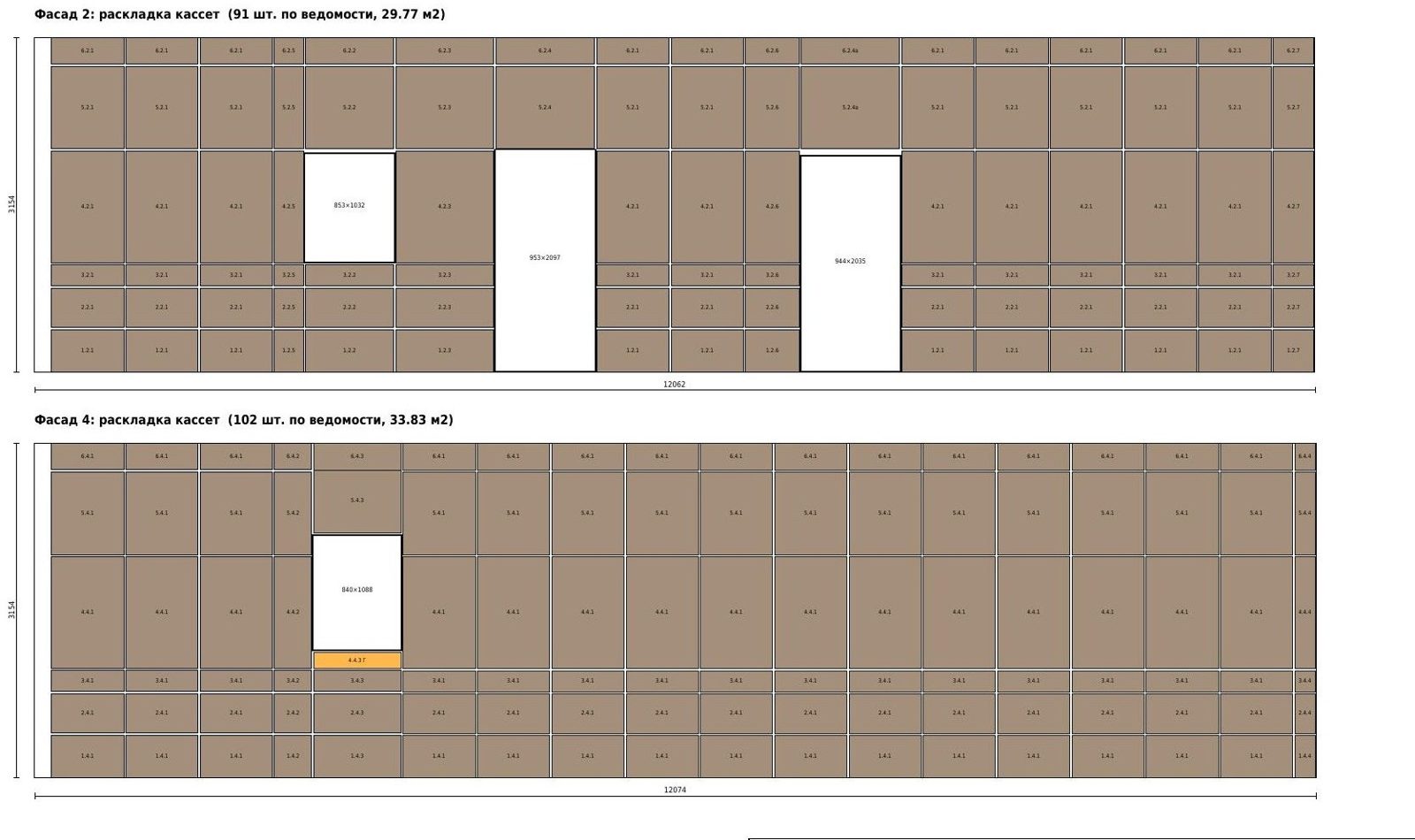

Раскладка кассет по всем фасадам с марками и ведомостью окраски RAL
02 · ПОДСИСТЕМА
Схема подсистемы с привязкой к осям и отметкам, фасонки, крепёж
03 · УЗЛЫ

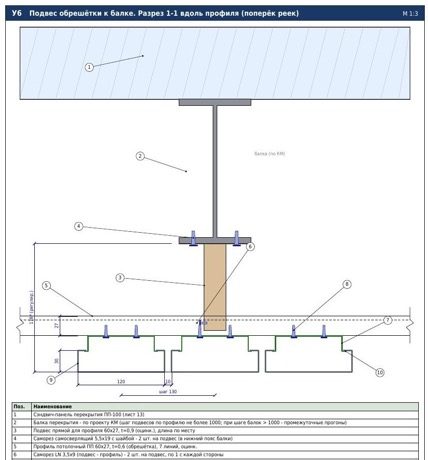

Примыкания к окнам, витражам, кровле, цоколю, подшивке — с крепежом
04 · СПЕЦИФИКАЦИИ

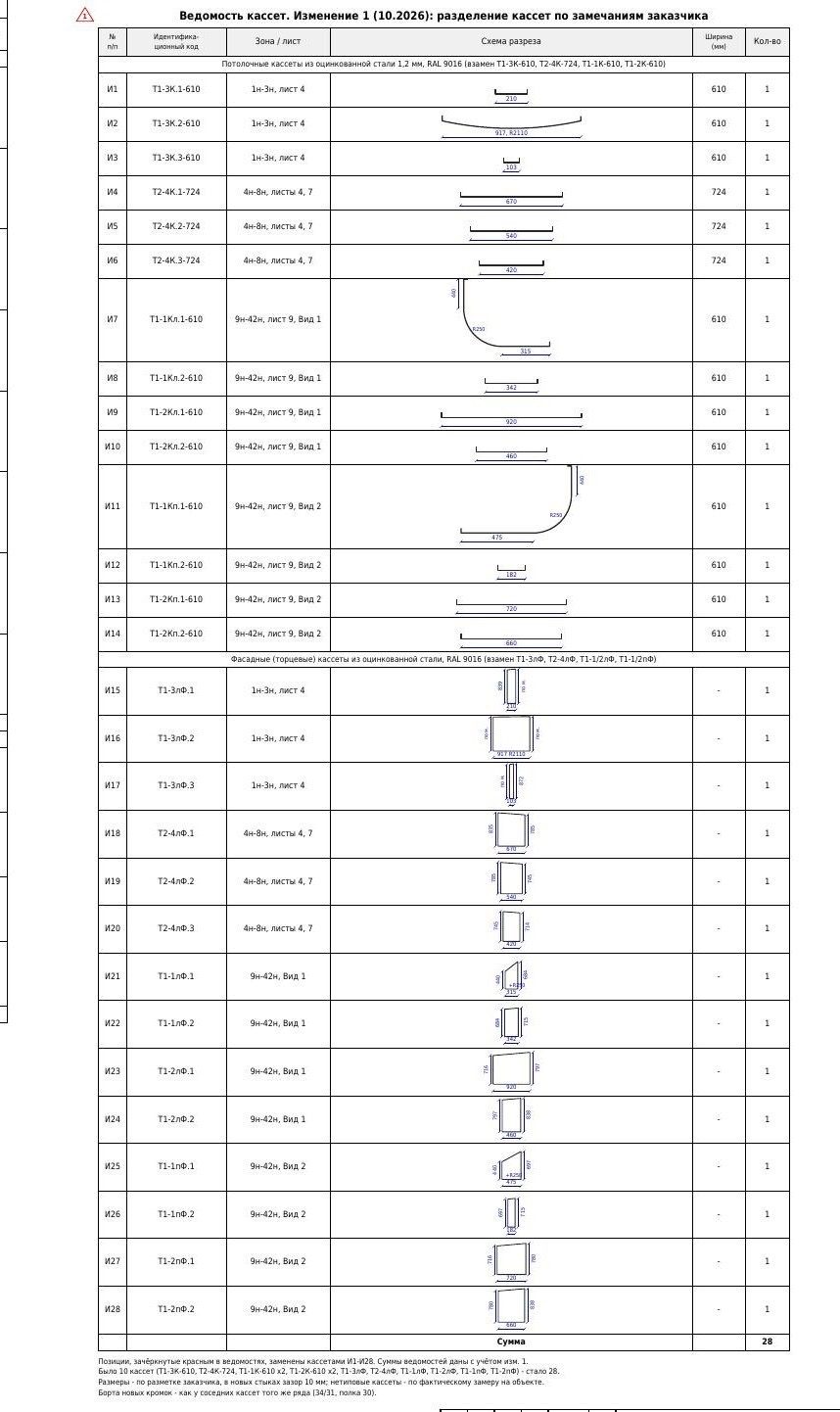

Ведомости по маркам, сортамент, металл в м² и кг, крепёж
05 · РАЗВЁРТКИ

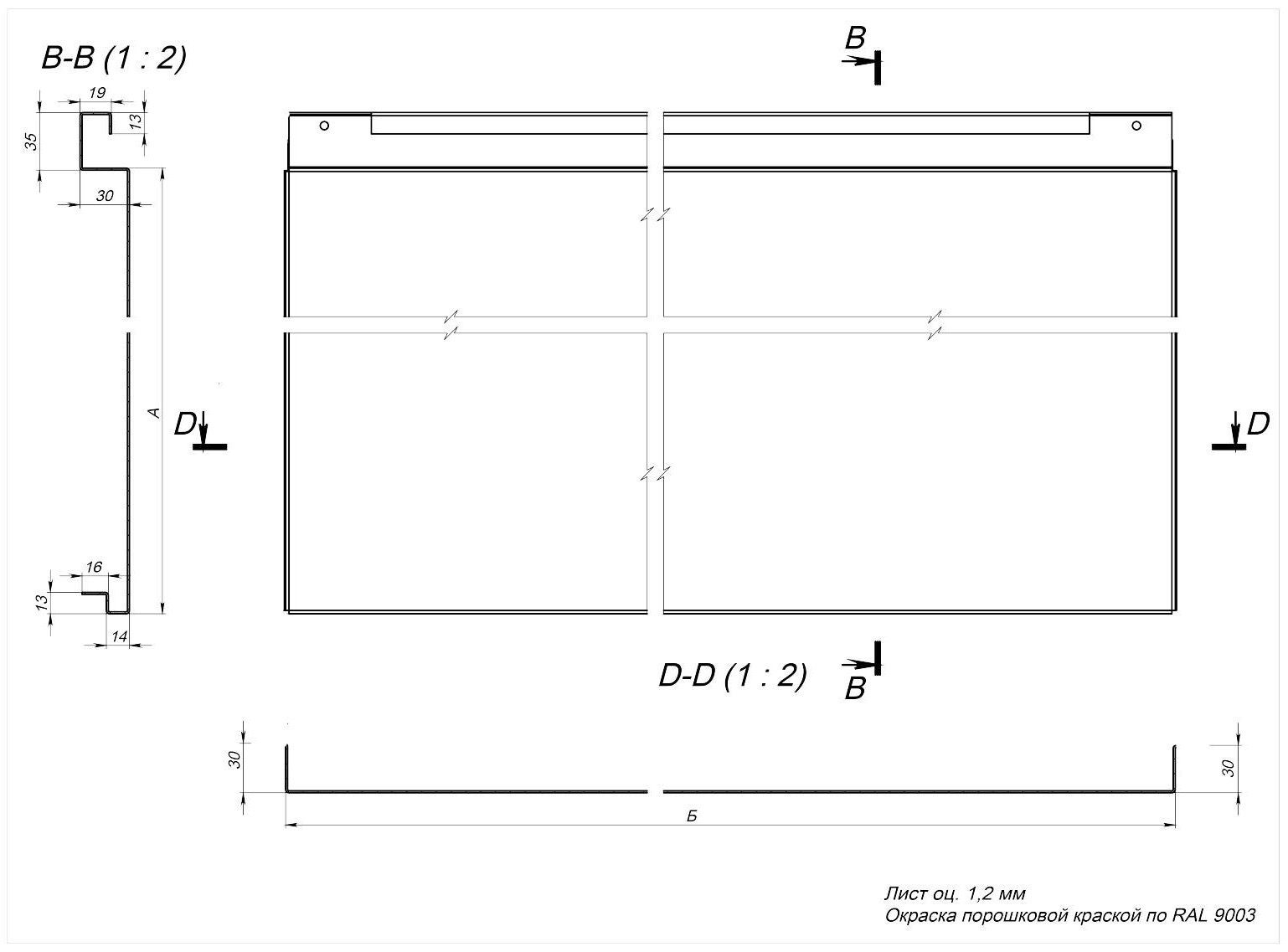

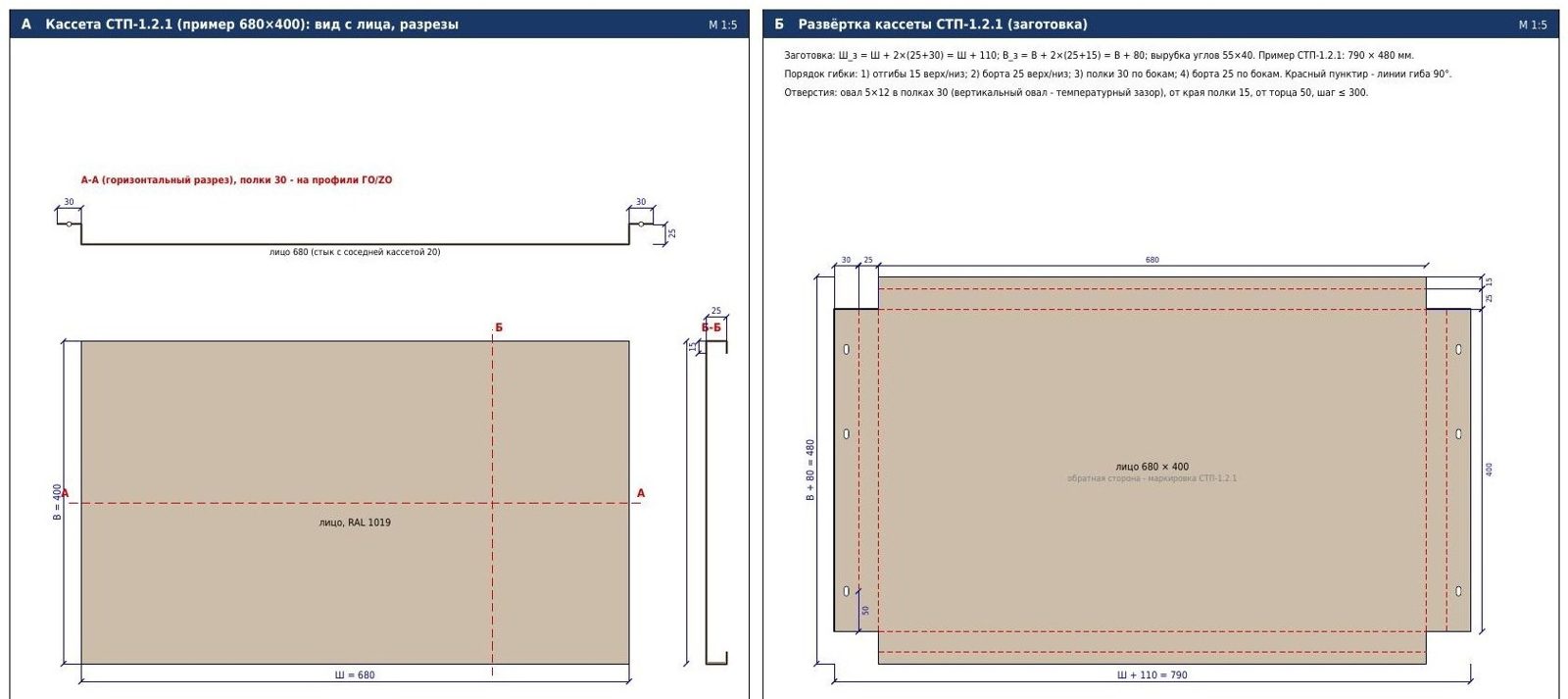

Развёртка на каждую марку кассеты: размеры заготовки, отбортовки, сечения
06 · ГИБКА
Схема гибки, радиус гиба и K-фактор под ваш инструмент
07 · DXF
Файлы под ваш лазер и листогиб — без перерисовки технологом
08 · ИЗМЕНЕНИЯ
Правки по замерам на объекте — с номером изменения в штампе
Для кого
Работаем с теми, кто делает фасад, и с теми, кто его заказывает
Производствам
Ваш конструкторский отдел фасадов — без штата
- Берём заказчиков, которые пришли без рабочей документации
- DXF под ваше поле лазера, длину листогиба и инструмент
- Ответственность за собираемость — на бюро, а не на цехе
- Свой отдел стоит 600 тыс. – 1,1 млн ₽ в месяц, мы — только за объект
Застройщикам, генподрядчикам, монтажникам
Фасад без сюрпризов на лесах
- Раскладка и цвет согласованы на бумаге, а не на объекте
- Отливы, откосы, примыкания рассчитаны в узлах: уклон, капельник, вентзазор
- Количество кассет и металла известно до первого реза
- Любая правка — в РД с номером изменения, пакет готов к приёмке
Пример проекта

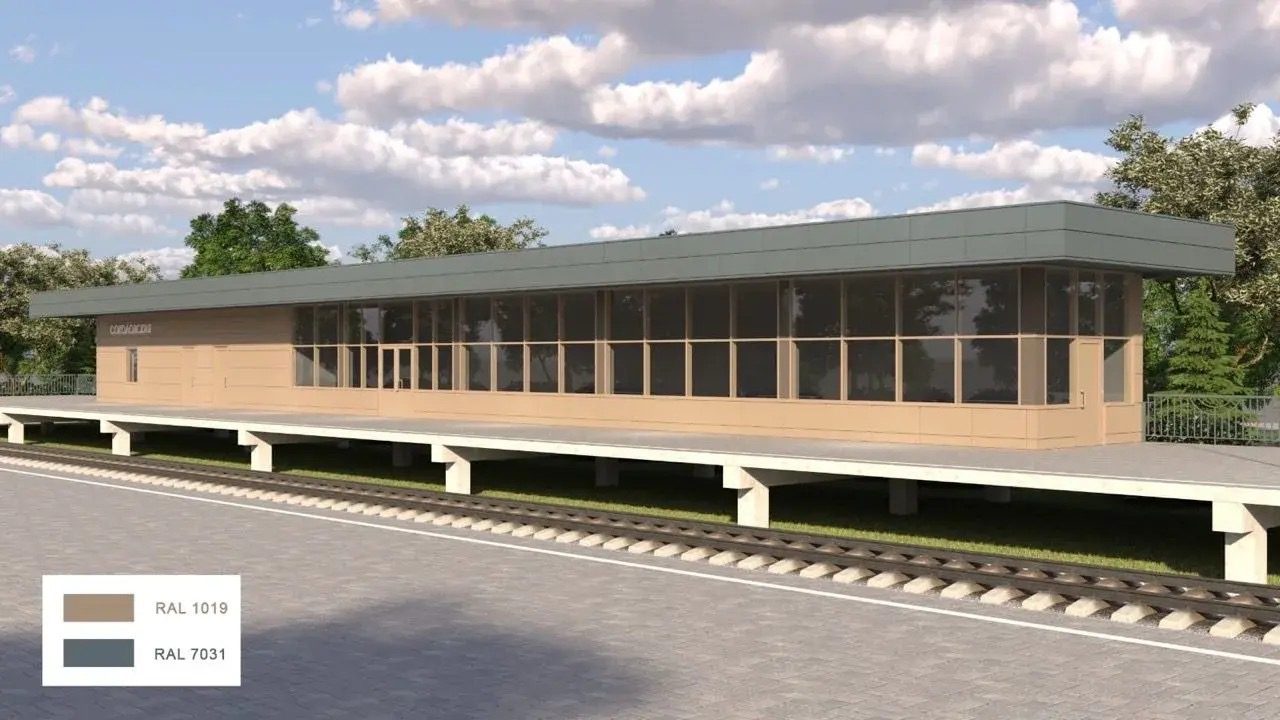

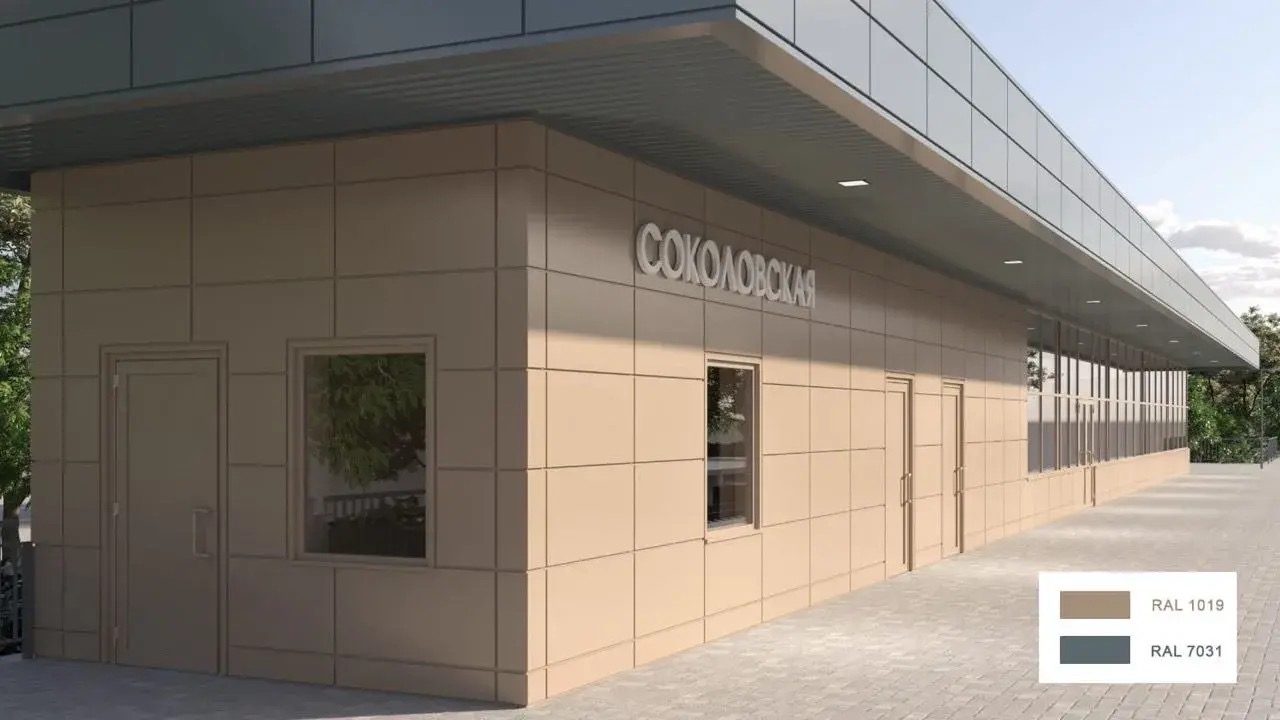

Ст. Соколовская: от 3D-картинки заказчика до КМД на 36 листов
БЫЛО
Обмер кассы 12 062 × 3 629 мм и 4 вида 3D-модели. Зал ожидания — без обмеров. Три круга правок: цвет, полный объём фасадов, сэндвич вместо витража.
СДЕЛАЛИ
Раскладка кассет и подсистемы по всем фасадам, RAL 1019 / 7031. 18 узлов: окна, витражи, цоколь, подшивка на скрытой клипсе. Развёртки, сортамент, сводная спецификация.
РЕЗУЛЬТАТ
419 кассет с марками и размерами заготовок. Каждая правка — новая версия с записью изменения. В цех — только подтверждённое обмером.
Как работаем
Пять этапов — у каждого срок и ответственный
- 01 · [1–2] дняВходные данныеАР, обмеры, 3D, ТЗ; вопросы по пробелам
- 02 · [3–5] днейКонцепцияРаскладка, цвет, подсистема; согласование
- 03 · [5–15] днейРабочая документацияКМ/КМД, узлы, спецификации
- 04 · [3–7] днейЧертежи для производстваРазвёртки, DXF, схемы гибки; приёмка технологом
- 05 · по графикуКонтроль монтажаЗамеры по факту, изменения РД, доборные
Типовые кассеты идут в цех после этапа 4. Доборные и узловые — только после замера на этапе 5.
Стоимость
Платите за результат, который можно отдать в цех
Проект НВФ
от [—] ₽/м²
Концепция, раскладка, цвет, подсистема, основные узлы, спецификация
Пакет для производства
Основной
от [—] ₽/м²
Проект + КМ/КМД всех узлов + развёртки, схемы гибки и DXF на каждую марку
Авторский надзор
от [—] ₽/мес
Замеры по факту, изменения РД, доборные кассеты. Отдельный договор
Точная цена — после просмотра АР: зависит от площади, количества типоразмеров кассет и узлов.
Почему мы
Чертим то, что потом сами проверяем на объекте
Опыт гособъектов
Ж/д платформы, вокзальные здания, медучреждения: ГОСТ, согласования, учёт изменений.
Знаем производство изнутри
Лазер, листогиб, DXF, техкарты, КИМ — чертёж в том виде, в котором его читает цех.
Инженерная логика
Кассета проектируется сразу с развёрткой и креплением; нетиповая — «по замеру».
Отвечаем за результат
Ошибка в нашей РД — исправляем бесплатно за [N] дней.
Вопросы
Частые вопросы
Какие исходные данные нужны?
АР, обмеры или DWG, 3D-модель или рендеры, система подсистемы, толщина и покрытие металла. Если чего-то нет — подскажем, что можно получить замером.
В каких форматах отдаёте документацию?
PDF с подписями и штампами, DWG, DXF под ваш станок. Формат файлов для ЧПУ согласуем до старта.
Можете выпускать документацию под брендом производства?
[Да, в штампе производства — условия в договоре.]
Есть ли у вас СРО?
[Номер СРО и ссылка на реестр.]
Работаете в регионах?
Проектирование и чертежи для производства — удалённо. Замеры и надзор — [Москва и Московская область].
Оценка объекта
Пришлите АР, обмеры или фото фасада
Вернём состав документации, срок и стоимость за [N] рабочих дней. Для первого объекта производства-партнёра — [условие].
